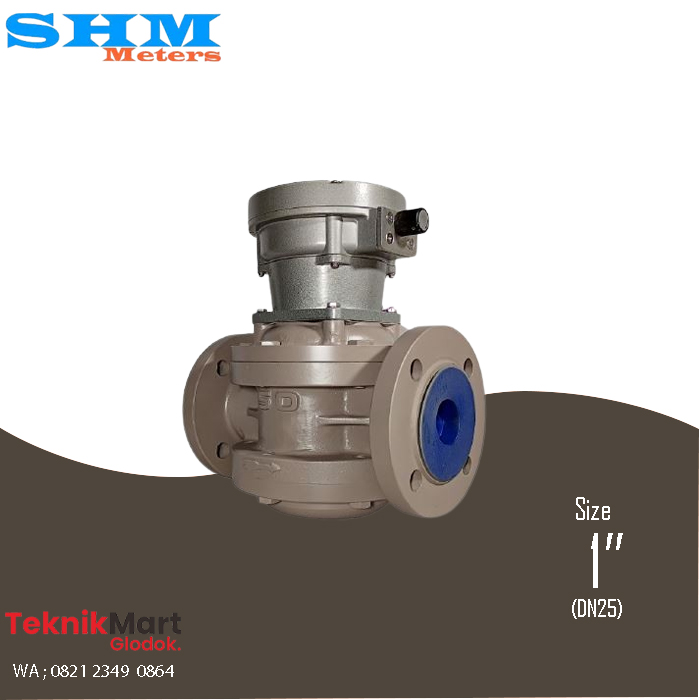

Flow Meter SHM Roots Analog 1 Inch DN25

adalah tipe positive displacement flow meter yang dirancang khusus untuk mengukur cairan dengan viskositas tinggi, seperti bahan bakar (solar, bensin), minyak goreng, hingga oli

Secara umum, seri 1 inch (DN 25) dari SHM memiliki karakteristik sebagai berikut:

Fitur Detail Spesifikasi
Ukuran (Size) 1 Inch (DN 25)
Akurasi
Tekanan Maksimal 1.6 MPa (16 Bar)
Temperatur Maksimal Standar hingga 80°C
Material Body Cast Iron / Ductile Iron / Stainless Steel
Tipe Koneksi  Flange
Satuan Ukur Liter
Display Analog (Totalizer & Reset Counter)

Fitur Utama

  • High Accuracy: Sangat stabil meskipun tekanan aliran berubah-ubah.

  • Dual Counter: Biasanya dilengkapi dengan Totalizer (angka kumulatif yang tidak bisa di-reset) dan Reset Counter (untuk memantau pengisian per sesi).

  • Low Maintenance: Desain mekanis murni tanpa memerlukan listrik (analog), membuatnya aman digunakan di area yang mudah terbakar (ATEX zone).

Deskripsi

Deskripsi Mekanisme Kerja (Roots Principle)

Berbeda dengan flow meter tipe turbin yang menggunakan baling-baling, tipe Roots menggunakan dua buah roda gigi berbentuk angka “8” (lobed rotors) yang berputar di dalam ruang ukur.

Cara Kerja:

  1. Entrapment: Cairan masuk ke dalam inlet dan mendorong dua rotor tersebut.

  2. Displacement: Setiap putaran rotor mengurung volume cairan yang presisi di antara rotor dan dinding casing.

  3. Measurement: Cairan kemudian didorong keluar ke outlet. Karena volume di setiap putaran sudah tetap, jumlah putaran rotor dikonversi secara mekanis ke angka analog pada display.

  4. Keunggulan: Karena mekanismenya yang rapat, alat ini sangat akurat untuk cairan kental karena kebocoran celah (slippage) sangat minim dibandingkan tipe lain.
