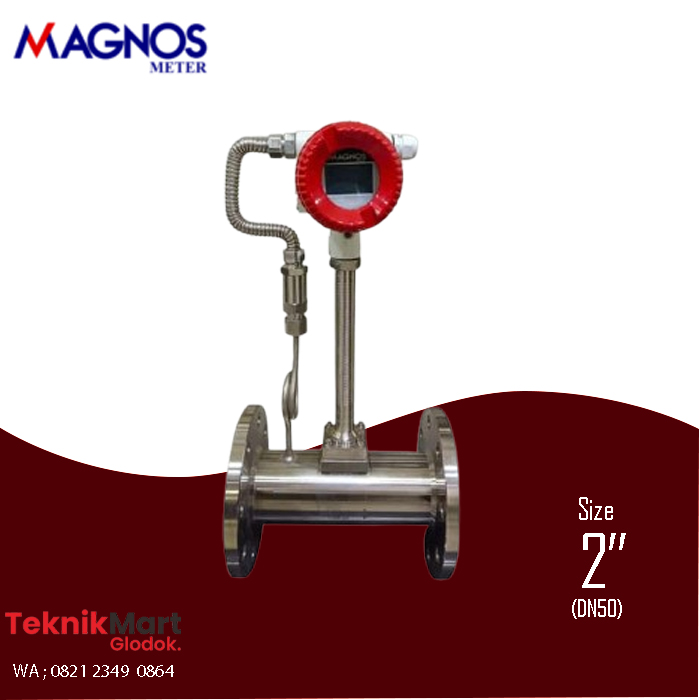

Flow Meter Magnos Vortex 2 Inch DN50

Flow Meter Magnos Vortex 2 Inch DN50

Kategori: Tag:

Flow Meter Magnos Vortex 2 Inch DN50

Karakteristik Fisik & Desain

  • Ukuran Nominal (Size): DN50 / 2 Inchi (50 mm)

  • Model: MGS – VTX

  • Material Body & Sensor: Stainless Steel SUS304 (Standar) / SUS316 (Opsional)

  • Material Converter Housing: Epoxy-coated Aluminum (tahan cuaca dan lingkungan industri yang keras)

  • Teknologi Sensor: Sensor tertanam dengan 4 piezo-electric crystal (mengadaptasi teknologi OVAL Jepang)

  • Tingkat Perlindungan (Protection Grade): IP65

  • Tekanan Nominal (Nominal Pressure): Standar 1.6 MPa (Opsional: 2.5 MPa / 4.0 MPa)

  • Suhu Media (Medium Temperature): Standar -40°C hingga +250°C (High Temp Opsional: hingga +350°C)

  • Akurasi:

  • Power Supply: 24 VDC / Baterai Lithium 3.6V (Tergantung varian)

  • Sinyal Output: Analog 4-20 mA, Pulse Output

  • Komunikasi (Opsional): RS485, protokol MODBUS, atau HART

  • Fitur Tambahan: Tersedia varian dengan P&T Compensation (Kompensasi Tekanan & Temperatur terintegrasi langsung) untuk pembacaan massa fluida atau saturated steam mass flow (kg/h) yang lebih akurat.

Deskripsi

Magnos Vortex Flow Meter dirancang dengan mengadopsi teknologi sensor piezo-elektrik untuk mengukur volume aliran (volumetric flow rate) dari berbagai jenis media, mulai dari cairan, gas, hingga uap (steam). Alat ini bekerja berdasarkan prinsip Karman Vortex Street, di mana aliran fluida yang melewati sebuah bluff body (benda penghalang berbentuk prisma segitiga di dalam pipa) akan menghasilkan pusaran uap/pusaran air secara bergantian. Frekuensi dari pusaran ini berbanding lurus dengan kecepatan aliran fluida di dalam pipa.

Flow meter jenis ini sangat ideal digunakan pada fasilitas industri skala besar, pembangkit listrik (power plant), serta sistem suplai panas guna mengoptimalkan efisiensi produksi uap (baik saturated steam maupun superheated steam), aliran udara terkompresi, nitrogen, serta air demineralisasi.
