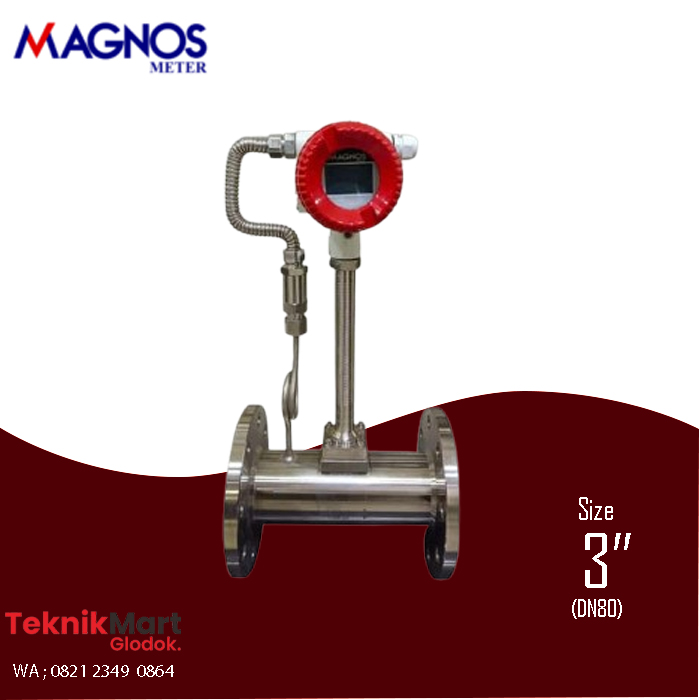

Flow Meter Magnos Vortex 3 Inch DN80

Spesifikasi Teknis Umum (Magnos Vortex 3 Inch / DN80)

• Ukuran Nominal (Diameter): 3 Inch / DN 80 (Diameter dalam pipa ±80 mm)

• Media Pengukuran: Cairan, Gas (seperti oksigen, nitrogen, udara terkompresi, gas alam), dan Uap (Saturated & Superheated Steam)

• Material Bodi & Sensor: Stainless Steel (SUS 304 / SUS 316L)

• Material Housing Converter: Aluminium dengan lapisan Epoxy Powder Coating

• Rentang Aliran (Flow Range Ratio): 1:10 hingga 1:15

  • Rentang Kapasitas Cairan (Estimasi): Kisaran 10 – 100 m³/jam

  • Rentang Kapasitas Gas/Steam (Estimasi): Kisaran 70 – 628 m³/jam

• Tingkat Akurasi Flow Meter Magnos Vortex 3 Inch

  • Cairan: ±1.0% hingga ±1.5% dari pembacaan nilai

  • Gas & Uap (Steam): ±1.5%

• Tekanan Kerja Nominal (Nominal Pressure): Standar PN16 atau PN40 (Maksimal hingga 4.0 MPa tergantung jenis koneksi)

• Temperatur Medium (Medium Temperature):

  • Tipe Standar: -40°C sampai 250°C

  • Tipe Suhu Tinggi (High Temp): Hingga 320°C / 350°C

• Sistem Koneksi (End Connection): Wafer/Flange Clamp atau Flange Standar (DIN/ANSI/JIS)

• Sistem Elektronik & Display: Digital LCD Display (Menampilkan laju aliran instan/flow rate dan akumulasi total/totalizer)

• Catu Daya (Power Supply): * 24V DC (Sistem kabel loop), atau

  • Menggunakan Baterai Lithium 3.6V (Umur baterai berkisar 2-3 tahun untuk pemakaian mandiri tanpa kabel listrik)

• Sinyal Output: Analog 4-20mA, Pulse/Frequency

• Protokol Komunikasi: RS485 Modbus, atau opsional HART Protocol
