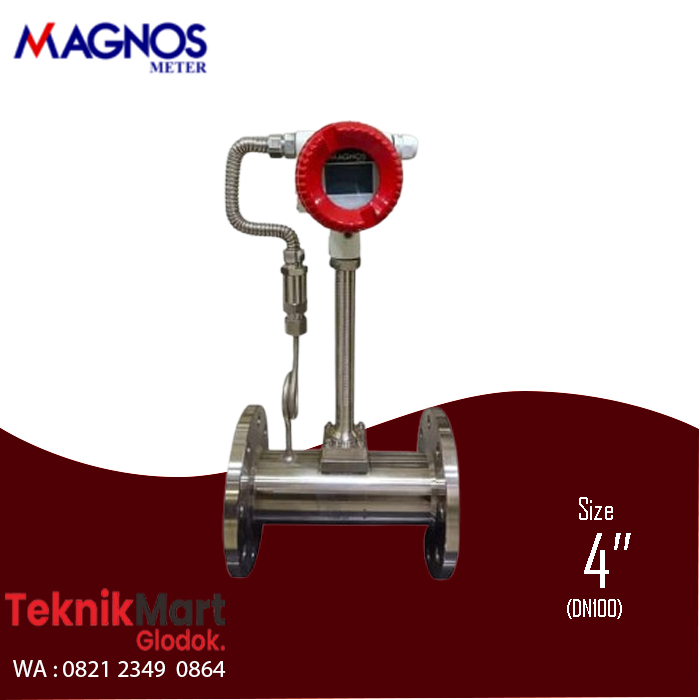

Flow Meter Magnos Vortex 4 Inch DN100

Spesifikasi Teknis (Ukuran 4 Inch / DN100)

Parameter	Spesifikasi Teknis
Merek	MAGNOS
Ukuran Pipa (Size)	4 Inch / DN100
Fluida yang Diukur	Cairan (Liquid), Gas, dan Uap (Steam)
Material Bodi	Stainless Steel 304 (Standard) / SS316L (Optional)
Rentang Suhu Medium	Standard: -40°C hingga 250°C High Temp (Optional): -40°C hingga 350°C
Akurasi	± 1.0% (Tipe Flange / Wafer)
Rentang Kecepatan Aliran (Flow Velocity)	– Cairan: 0.4 – 7.0 m/s – Gas: 4.0 – 60.0 m/s – Uap (Steam): 5.0 – 70.0 m/s
Tekanan Kerja Maksimal	Tipe Flange: Mengikuti standar ANSI 150# / 300#, DIN PN16 / PN25 / PN40, JIS 10K/20K Tipe Wafer: Up to 4.0 MPa
Sinyal Output	4-20 mA, Pulse
Komunikasi Data	RS485 Modbus / HART (Selectable)
Sumber Daya (Power Supply)	DC 12-30V atau Baterai Lithium 3.6V
Tingkat Proteksi	IP65 / Tersedia opsi Explosion-proof (ATEX Exia IICT5 Ga)

Deskripsi
Ulasan (0)

Deskripsi

Vortex Flow Meter MAGNOS 4 Inch (DN100) adalah instrumen pengukur debit aliran digital berperforma tinggi yang dirancang khusus untuk mengukur volume aliran gas, cairan, maupun uap (steam / saturated & superheated steam) pada pipa berdiameter 4 inci.

Alat ini mengadopsi teknologi desain OVAL Jepang dan bekerja berdasarkan prinsip Karman Vortex Street (pusaran yang terbentuk di belakang sebuah objek penghalang di dalam pipa). Frekuensi dari pusaran yang dihasilkan berbanding lurus dengan kecepatan aliran fluida.

Flow meter ini sangat ideal digunakan pada sistem utilitas pabrik, pembangkit listrik, industri kimia, industri kertas, maupun pengelolaan energi guna meningkatkan efisiensi penggunaan uap (steam) dan gas.
