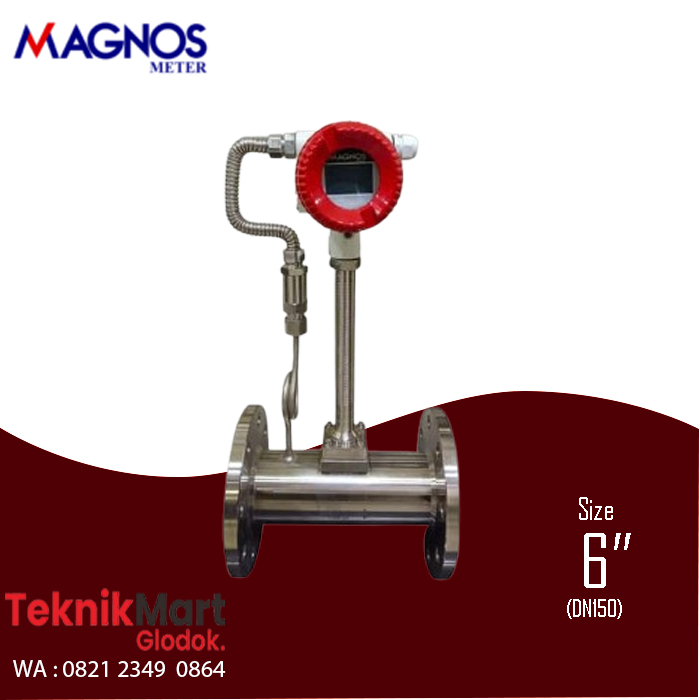

Flow Meter Magnos Vortex 6 Inch DN150

Kategori: Flow Meter Magnos Tag: Flow Meter Magnos Vortex 6 Inch DN150

Flow Meter Magnos Vortex 6 Inch DN150

Berikut adalah deskripsi lengkap beserta spesifikasi teknis untuk Flow Meter Magnos Vortex ukuran 6 Inch (DN150):

Spesifikasi Teknis Magnos Vortex 6 Inch (DN150)

Ukuran Nominal: 6 Inch / DN 150mm
Model: MGS-VTX (Tipe Flange)
Material Bodi: Stainless Steel 304 (Standar) / SS316 (Opsional)
Sensor: Tertanam (embedded) dengan 4 piezo-electric crystal di dalam kapsul sensor.
Akurasi: ± 1.5%
Tekanan Nominal: Standar 1.6 Mpa (Pilihan opsional: 2.5 Mpa / 4.0 Mpa)
Temperatur Medium: -40°C hingga +250°C (Pilihan tipe temperatur tinggi hingga +350°C)
Tingkat Perlindungan: IP 65
Sinyal Output: Analog 4-20 mA, Pulse
Protokol Komunikasi: RS485 Modbus atau HART (Opsional)
Tegangan / Power Supply: 24 VDC
Kompensasi Tekanan & Suhu: Terintegrasi (Integrated Pressure & Temperature Compensation)

Dimensi Fisik Instalasi (DN150)
- Panjang Bodi (H): 280 mm
- Tinggi Total (H2): 608 mm
- Baut Penghubung: 8 lubang x M22

Deskripsi
Ulasan (0)

Deskripsi

Flow Meter Magnos Vortex bekerja berdasarkan prinsip Karman Vortex Street, di mana pusaran air (swirls) dihasilkan oleh sebuah badan penghalang (bluff body) berbentuk prisma segitiga di dalam pipa. Jumlah pusaran yang dihasilkan berbanding lurus dengan laju aliran volumetrik di dalam pipa.

Flow meter jenis ini sangat ideal dan banyak digunakan untuk mengukur aliran gas, uap (steam) baik jenuh (saturated) maupun superpanas (superheated), serta berbagai jenis cairan di industri kimia, pembangkit listrik, sistem suplai panas, hingga minyak dan gas. Keunggulan utamanya adalah mengadopsi teknologi desain OVAL Jepang serta tidak memiliki bagian mekanis yang bergerak, sehingga meminimalisir biaya perawatan.
